Payload Nedir? Robot Programlamada Neden Bu Kadar Önemlidir?
Endüstriyel robotlarda en sık göz ardı edilen parametrelerden biri payload değeridir. Birçok kullanıcı payload kavramını yalnızca robotun taşıdığı ürünün ağırlığı olarak düşünür. Oysa payload, robotun hareket performansını, hassasiyetini, titreşimini, güvenliğini ve eksen ömrünü doğrudan etkileyen kritik bir parametredir.
Robot kontrolörü her hareketi planlarken payload bilgisini, ağırlık merkezini (Center of Gravity – COG) ve hareket sırasında oluşacak dinamik kuvvetleri dikkate alır. Doğru tanımlanan payload, motor torklarının doğru hesaplanmasını, güvenli hızlanmayı ve hassas pozisyonlamayı mümkün kılar. Bu prensip; ABB, FANUC, KUKA ve Yaskawa dahil olmak üzere tüm büyük robot üreticilerinde benzer şekilde uygulanmaktadır.
Yanlış girilmiş bir payload değeri yalnızca robotun daha yavaş çalışmasına neden olmaz. Yanlış payload; pozisyon hassasiyetinin azalmasına, titreşimlerin artmasına, gereksiz collision alarmlarına ve uzun vadede mekanik bileşenlerin daha fazla zorlanmasına da sebep olabilir. Bu nedenle doğru payload tanımlaması, robot devreye alma sürecinin en kritik adımlarından biridir.
Bu yazıda payload nedir, payload nasıl hesaplanır, payload değerini oluşturan bileşenler nelerdir ve yanlış payload girilmesi durumunda hangi problemlerle karşılaşılabileceğini markadan bağımsız olarak detaylı şekilde inceleyeceğiz.

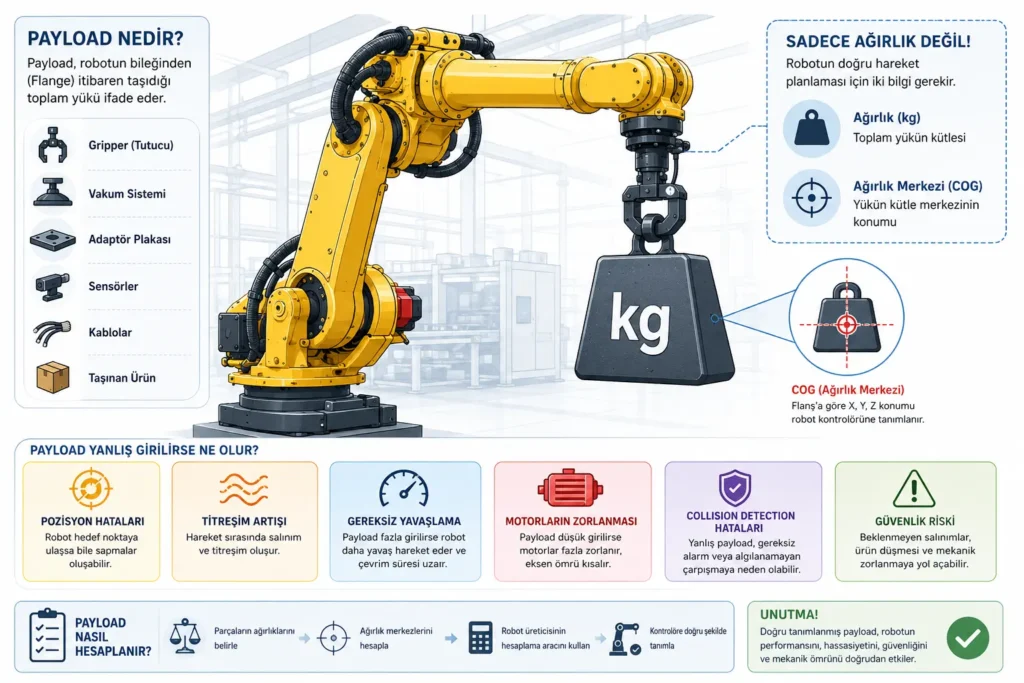

Payload Nedir?
Payload, robotun taşıdığı toplam yükü ifade eder.
Ancak burada dikkat edilmesi gereken nokta, payload’un yalnızca ürün ağırlığı olmadığıdır.
Gerçek payload şu bileşenlerden oluşur:
- Gripper (Tutucu)
- Vakum sistemi
- Adaptör plakası
- Sensörler
- Kablo grubu (hareket eden)
- Taşınan ürün
Yani robotun bileğinden (flange) itibaren taşıdığı her şey payload hesabına dahildir.
Sadece Ağırlık Yeterli Değildir
Robot yalnızca ağırlığı bilmez. Robotun bilmesi gereken ikinci bilgi: Center of Gravity (COG). Yani yükün ağırlık merkezi. Örneğin; 5 kg ağırlığında iki farklı parça düşünelim. Birincisi robota çok yakın. İkincisi ise uzun bir aparatın ucunda. İkisi de 5 kg olmasına rağmen robota uygulanan moment tamamen farklıdır.
Bu nedenle robotlarda yalnızca kilogram değil;
- ağırlık
- ağırlık merkezi
- atalet (inertia)
bilgileri de kullanılır.
Payload Robotu Nasıl Etkiler?
Doğru tanımlanan payload sayesinde robot;
- Daha kararlı hareket eder.
- Daha hassas pozisyonlama yapar.
- Daha az titreşim oluşturur.
- Gerektiğinde hızını güvenli şekilde artırabilir.
- Motor torklarını doğru hesaplar.
Payload Yanlış Girilirse Ne Olur?
1. Pozisyon Hataları
Robot hedef noktaya ulaşsa bile özellikle yüksek hızlarda birkaç milimetrelik sapmalar oluşabilir.
Kaynak, yapıştırma ve montaj gibi hassas uygulamalarda bu durum kalite problemlerine neden olabilir.
2. Fazla Titreşim
Robot gerçek yükü bilmediği için hareket planlamasını yanlış yapabilir.
Bunun sonucu olarak;
- salınım
- titreşim
- overshoot
oluşabilir.
3. Gereksiz Yavaşlama
Payload olduğundan fazla girildiğinde robot daha ağır bir yük taşıdığını düşünür.
Bu durumda;
- ivmelenme azalır
- frenleme erken başlar
- çevrim süresi uzar
4. Motorların Fazla Zorlanması
Payload düşük girildiğinde robot aslında taşıdığı yükten daha hafif bir yük taşıdığını varsayar.
Bu durumda;
- motorlar beklenenden fazla tork üretir
- mekanik zorlanma artar
- uzun vadede eksen ömrü kısalabilir
5. Collision Detection Hataları
Birçok robotta çarpışma algılama sistemi payload bilgisine göre çalışır.
Yanlış payload;
- gereksiz collision alarmı
veya
- gerçek çarpışmanın algılanamaması
gibi problemlere neden olabilir.
6. Güvenlik Riski
Özellikle yüksek hızlarda çalışan robotlarda yanlış payload;
- beklenmeyen salınımlara
- ürün düşmesine
- mekanik zorlanmaya
sebep olabilir.
Payload Nasıl Hesaplanır?
Payload nedir sorusunu doğru cevaplayabilmek için yalnızca yükün ağırlığını bilmek yeterli değildir. Gripper, adaptör, sensörler ve ağırlık merkezi gibi tüm bileşenler payload hesabına dahil edilmelidir.
İdeal yöntem;
✔ Gripper üreticisinin verileri
✔ CAD modeli
✔ Kütle merkezi hesabı
✔ Robot üreticisinin payload hesaplama araçlarını kullanmaktır.
Tahmini değerlerle çalışmak yerine mümkün olduğunca gerçek ölçümler kullanılmalıdır.
Payload Değişiyorsa Ne Yapılır?
Bazı uygulamalarda robot farklı ağırlıklarda parçalar taşır.
Bu durumda birçok robot kontrolörü;
- farklı payload setleri oluşturmanıza
- program içerisinde payload değiştirmenize
izin verir.
Böylece robot her ürün için doğru dinamik hesaplamaları yapabilir.
En Sık Yapılan Hatalar
- Sadece ürün ağırlığını payload olarak girmek.
- Gripper ağırlığını hesaba katmamak.
- Ağırlık merkezini varsaymak.
- Ürün değişmesine rağmen payload’u güncellememek.
- Farklı gripper’lar için tek payload kullanmak.
Sonuç
Payload, yalnızca robotun taşıdığı ağırlık değildir. Doğru tanımlanmış bir payload; robotun hassasiyetini, çevrim süresini, güvenliğini ve mekanik ömrünü doğrudan etkiler.
Robotun en verimli şekilde çalışabilmesi için yalnızca yükün ağırlığı değil, ağırlık merkezi ve gerekiyorsa atalet değerleri de doğru şekilde tanımlanmalıdır. Kısacası, “payload nedir?” sorusunun cevabı yalnızca bir ağırlık değeri değil; robotun güvenli, hassas ve verimli çalışmasını sağlayan temel dinamik parametrelerden biridir.
Robotlarda payload nedir sorusunu doğru anlamak, özellikle yeni devreye alınan sistemlerde karşılaşılan hassasiyet, titreşim ve performans problemlerinin önüne geçmek için kritik öneme sahiptir.
