Tool Center Point (TCP) Nedir? Robot Programlamadaki Önemi ve Kalibrasyonu

Endüstriyel robot programlamaya yeni başlayanların en sık karşılaştığı kavramlardan biri Tool Center Point (TCP) yani Takım Merkez Noktasıdır. Robotun yaptığı tüm hareketlerin doğruluğu büyük ölçüde doğru tanımlanmış bir TCP’ye bağlıdır.

Peki TCP tam olarak nedir, neden bu kadar önemlidir ve yanlış ayarlandığında ne gibi sorunlara yol açar? Bu yazıda tüm bu soruların cevaplarını bulabilirsiniz.

Tool Center Point (TCP) Nedir?

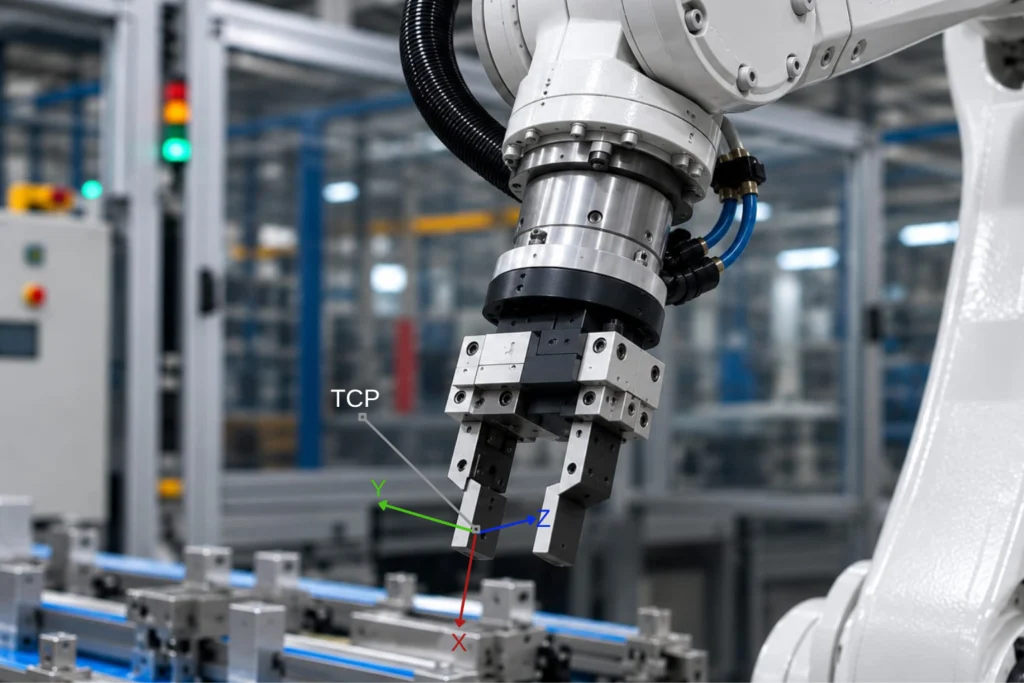

Tool Center Point (TCP), robotun ucunda bulunan takımın çalışma noktasını ifade eder.

Bu takım bir kaynak tabancası, vakumlu gripper, mekanik tutucu, kamera veya farklı bir ekipman olabilir. Robot aslında flanşı değil, tanımlanan TCP noktasını hareket ettirir.

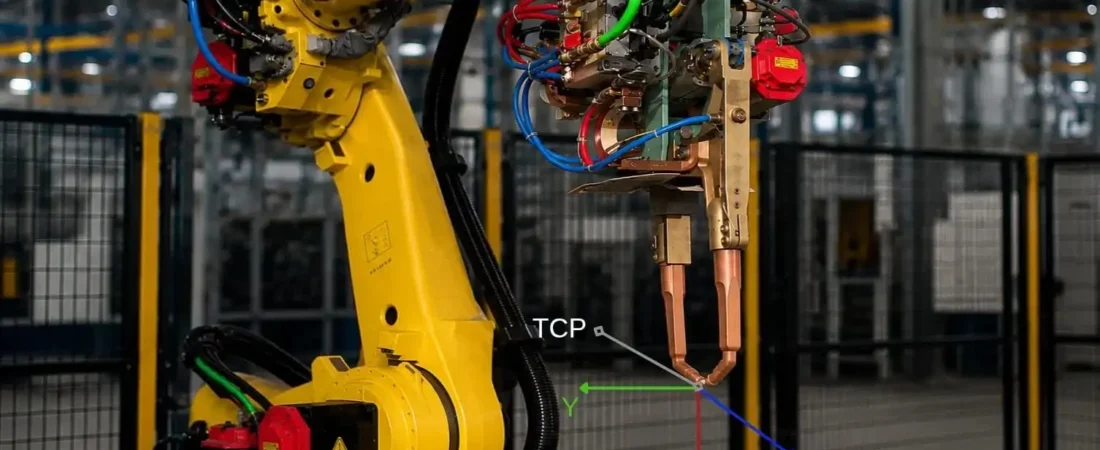

Örneğin bir punta kaynak robotunda TCP, elektrotların tam temas ettiği noktadır. Bir paletleme robotunda ise gripper’ın parçayı kavradığı merkez noktası TCP olarak tanımlanır.

TCP Neden Bu Kadar Önemlidir?

Robot programındaki tüm koordinatlar TCP’ye göre hesaplanır. Eğer TCP doğru tanımlanmamışsa robotun hareketleri de hatalı olacaktır.

Doğru tanımlanmış bir TCP sayesinde:

Robot hedef noktaya yüksek doğrulukla ulaşır.
Programlar daha güvenilir çalışır.
Takım değişikliklerinden sonra ayarlamalar kolaylaşır.
Aynı program farklı robotlarda daha kolay kullanılabilir.

TCP Yanlış Ayarlanırsa Ne Olur?

Yanlış tanımlanmış bir TCP birçok probleme neden olabilir.

Bunlardan bazıları şunlardır:

Robot hedef noktayı kaçırabilir.
Kaynak dikişi yanlış bölgeye atılabilir.
Gripper parçayı tam kavrayamayabilir.
Yapıştırıcı veya mastik yanlış noktaya uygulanabilir.
Çarpışma (Collision) riski artabilir.
Ürün kalitesi düşebilir.

Özellikle milimetre hassasiyeti gerektiren uygulamalarda küçük bir TCP hatası bile ciddi kalite problemlerine yol açabilir.

TCP Nasıl Oluşturulur?

Robot kontrolörlerinde TCP oluşturmak için genellikle kalibrasyon işlemi yapılır.

Temel mantık, takım ucunun aynı fiziksel noktaya farklı robot pozisyonlarından getirilmesidir. Robot bu ölçümleri kullanarak takımın gerçek merkez noktasını hesaplar.

Kullanılan yöntem robot markasına göre değişebilse de en yaygın yöntemler şunlardır:

3 Nokta Kalibrasyonu
4 Nokta Kalibrasyonu
6 Nokta Kalibrasyonu

Bu yöntemlerin amacı aynıdır: takım ucunun gerçek konumunu mümkün olduğunca doğru hesaplamak.

TCP Ne Zaman Yeniden Kalibre Edilmelidir?

TCP yalnızca ilk kurulum sırasında oluşturulmaz. Bazı durumlarda yeniden kalibrasyon yapılması gerekir.

Örneğin:

Kaynak elektrodu değiştirildiğinde
Yeni gripper takıldığında
Takım mekanik olarak darbe aldığında
Takım boyu değiştiğinde
Robotun doğruluğundan şüphe edildiğinde

Bu gibi durumlarda TCP’nin yeniden kontrol edilmesi, üretim kalitesinin korunması açısından önemlidir.

Robot Markalarına Göre TCP

Günümüzde ABB, FANUC, KUKA ve Yaskawa gibi robot üreticilerinin tamamı TCP mantığını kullanmaktadır.

Menü isimleri ve kalibrasyon adımları farklı olsa da temel çalışma prensibi aynıdır. Robot, takımın merkez noktasını referans alarak hareket planlamasını gerçekleştirir.

Bu nedenle bir robot markasında TCP mantığını öğrenen kullanıcı, diğer markalara da çok daha kolay adapte olabilir.

Sonuç

Tool Center Point (TCP), endüstriyel robot programlamasının temel yapı taşlarından biridir. Robotun hedef noktaları doğru hesaplayabilmesi, hassas çalışabilmesi ve aynı hareketleri tekrar edebilmesi doğrudan doğru tanımlanmış bir TCP’ye bağlıdır.

Kaynak, paletleme, yapıştırma, montaj veya parça taşıma gibi farklı uygulamalarda kullanılan takım değişse bile robotun çalışma mantığı değişmez. Robot her zaman TCP’yi referans alarak hareket planlamasını gerçekleştirir.

Robot programlama öğrenen herkesin TCP kavramını iyi anlaması, ilerleyen süreçte Base, User Frame ve diğer koordinat sistemlerini öğrenmesini de kolaylaştıracaktır. Sağlam bir TCP bilgisi, güvenilir ve profesyonel robot programlarının temelini oluşturur.

Tool Center Point (TCP) mantığını doğru kavramak yalnızca program yazmayı değil, hata ayıklama ve sistem devreye alma süreçlerini de kolaylaştırır. Özellikle üretim hatlarında karşılaşılan konum hatalarının önemli bir kısmı yanlış veya güncelliğini yitirmiş TCP tanımlarından kaynaklanabilir. Bu nedenle TCP’nin ne zaman kontrol edilmesi ve yeniden kalibre edilmesi gerektiğini bilmek, her robot programcısının sahip olması gereken temel bilgilerden biridir
